Optické vlákna sú vhodné všade tam, kde metalická kabeláž naráža na dĺžku trasy, rušenie alebo kapacitné limity. Používajú sa pri prepojení budov, kamerových systémoch, priemyselných sieťach, dátových rozvodoch aj pri chrbticových trasách v technologických objektoch.

Zváranie optických vlákien nie je iba spojenie dvoch koncov kábla. Výsledok závisí od správnej prípravy vlákna, čistoty pracovného postupu, presného zalomenia vlákna, nastavenia zváračky, ochrany zvaru a kontroly výsledku.

Technológia optických vlákien

Optické vlákno prenáša dáta svetelným signálom. Vďaka tomu je vhodné na dlhšie vzdialenosti a prostredia, kde by metalický kábel trpel útlmom alebo elektromagnetickým rušením. V praxi sa optika používa napríklad pre kamerové trasy, prepojenie rozvádzačov, budov, výrobných hál alebo dátových bodov s vyššou kapacitou.

Pri návrhu optickej trasy je dôležité zvoliť správny typ vlákna, trasu, ochranu kábla, zakončenie a spôsob merania. Samotný zvar musí mať nízky útlm a musí byť mechanicky chránený, aby sa jeho kvalita nezhoršovala pri prevádzke alebo manipulácii.

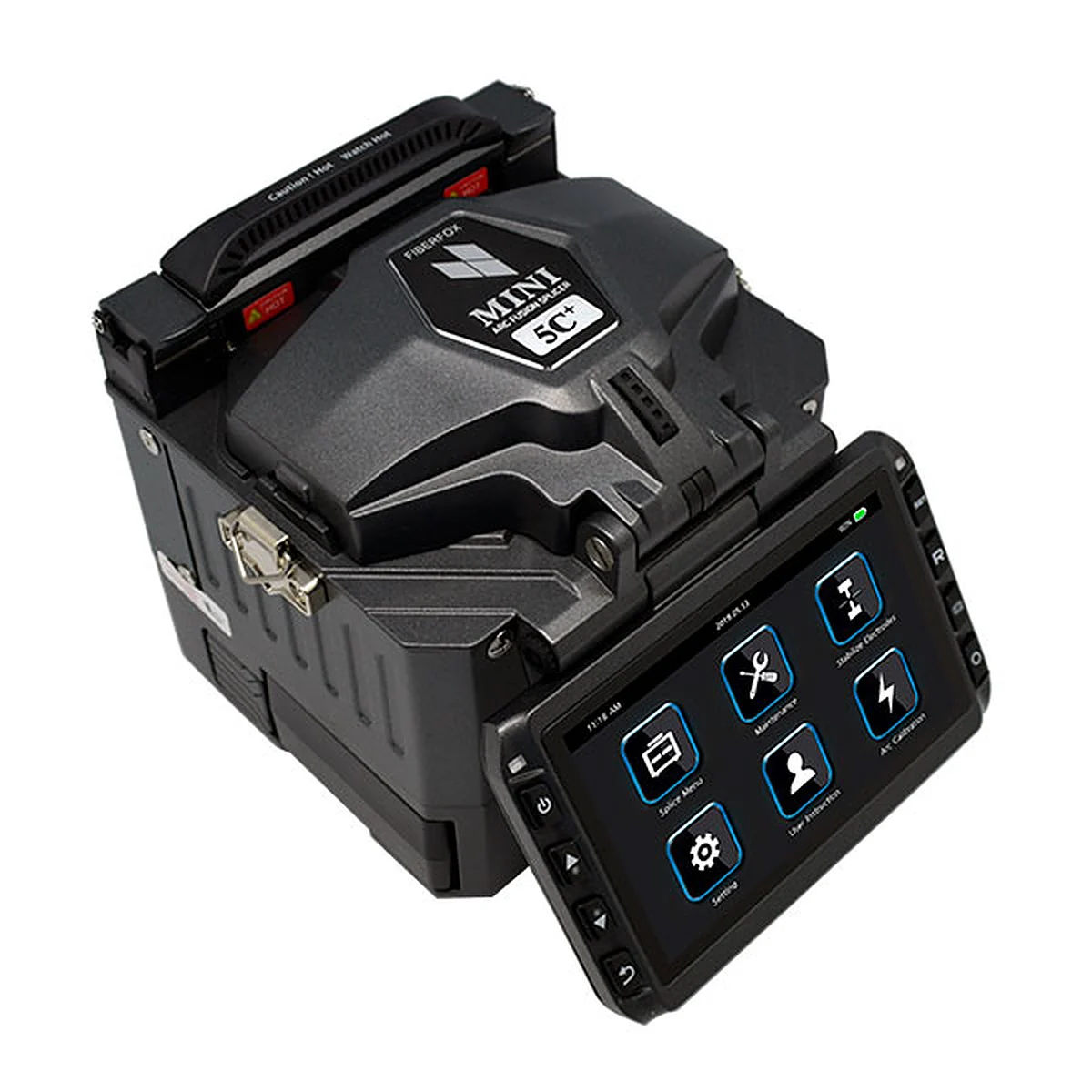

Zvárame so zariadením FiberFox Mini 5C+

Na zváranie optických vlákien používame zváračku FiberFox Mini 5C+, ktorá patrí medzi core alignment fusion splicery. Výrobca uvádza digitálne priblíženie obrazu vlákna, rýchly zvar single-mode vlákna v quick režime, krátky ohrev ochrany zvaru a podporu pre prácu so SOC konektormi.

Pri realizácii optickej trasy používame celý pracovný postup:

Príprava vlákna:
odstránenie ochranných vrstiev, čistenie a presné zalomenie vlákna.
Zvar optických vlákien:
zarovnanie vlákien vo zváračke a vytvorenie spoja s nízkym útlmom.
Ochrana zvaru:
nasadenie tepelnej ochrany a uloženie zvaru do kazety alebo spojky.
Kontrola trasy:
preverenie kvality spoja podľa požiadaviek konkrétnej realizácie.

Takto vieme realizovať nové optické trasy aj servisné zásahy pri poškodení existujúcej infraštruktúry. Pre firmy je dôležité najmä to, aby optická trasa po zásahu nebola len funkčná, ale aj stabilná a servisovateľná do budúcnosti.

Máte otázky?

Často kladené otázky

Čo znamená core alignment pri zváraní optických vlákien?

Core alignment znamená, že zváračka zarovnáva vlákna podľa obrazu optického jadra, nielen podľa vonkajšieho plášťa vlákna. Cieľom je stabilný spoj s nízkym útlmom. Výsledok sa nehodnotí marketingovým sľubom, ale kvalitou prípravy vlákna, správnym zvarom a následnou kontrolou alebo meraním.

Kedy dáva zmysel nahradiť metalickú sieť optikou?

Optika dáva zmysel pri dlhších trasách, prepojení budov, kamerových systémoch, priemyselných objektoch a miestach s elektromagnetickým rušením. Pri bežnom Ethernet rozvode má metalická permanentná trasa praktický limit približne 90 metrov, zatiaľ čo optická trasa zvláda výrazne väčšie vzdialenosti podľa typu vlákna a použitých aktívnych prvkov.

Zabezpečujete zváranie aj pri preseknutí optického kábla, napríklad pri zemných prácach?

Áno. Typické havárie, ako preseknutie optického kábla bágrom pri zemných prácach, vieme riešiť urgentným servisom. Najprv zistíme rozsah poškodenia a dostupnosť káblovej rezervy. Ak je oprava na mieste možná, pripravíme jednotlivé vlákna, zvaríme ich, zvary ochránime zmršťovacou ochranou a uložíme do optickej spojky alebo kazety. Pri väčšom poškodení alebo chýbajúcej rezerve sa vkladá nový úsek kábla a zvára sa na oboch koncoch. Po oprave sa trasa preverí meraním.
